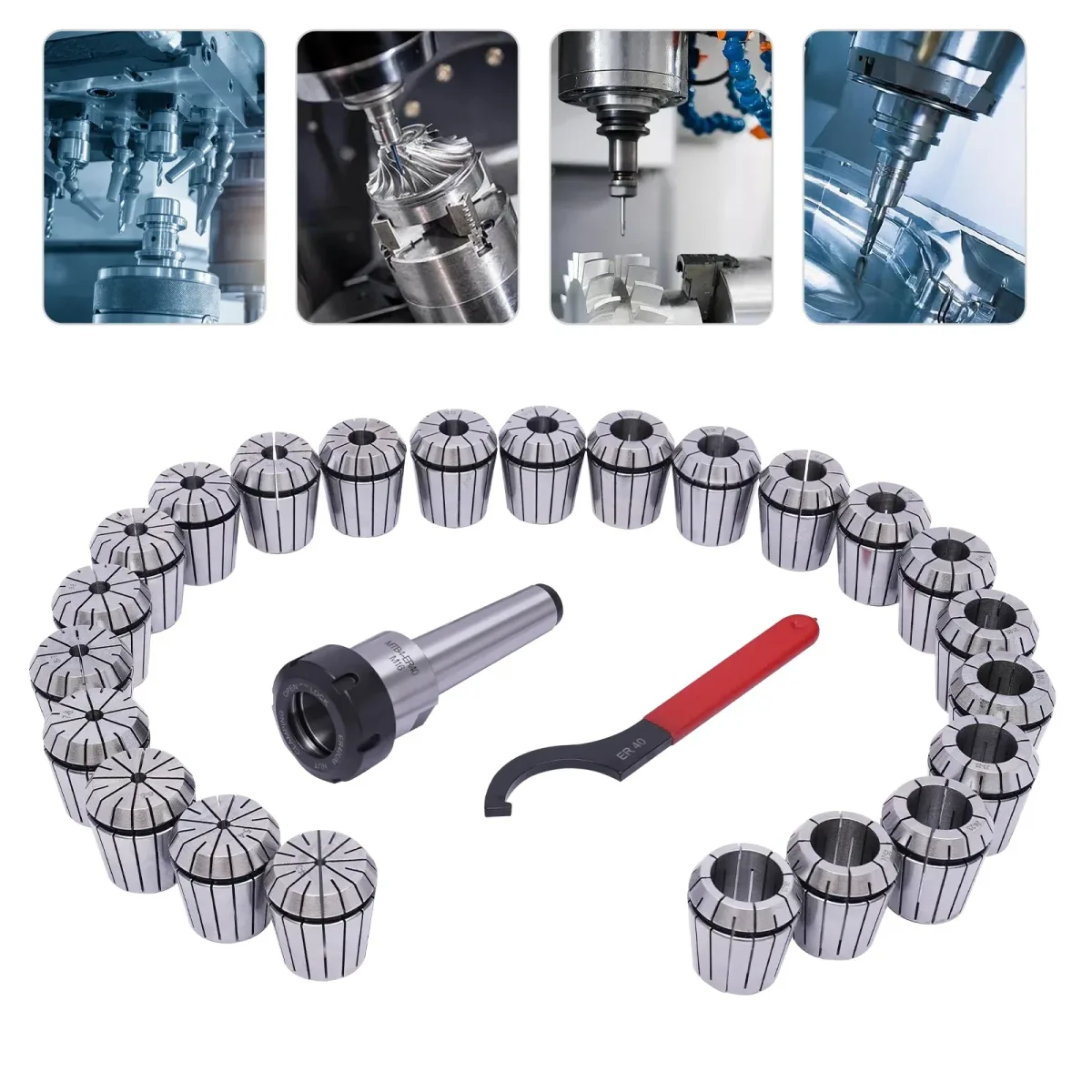

Jeu de 23 pinces de serrage en acier à ressort, de 4 à 26 mm, avec boîte

Ce jeu réunit 23 pinces de serrage en acier à ressort 65 Mn, trempé et durci. Il est conçu pour un serrage précis des outils sur fraiseuse, perceuse et tour.

Caractéristiques

• Modèle : VTT4-ER40 M16
• Nombre de pinces : 23
• Plage de serrage : de 4 à 26 mm
• Précision : environ 0,02 mm
• Filetage de la tige de mandrin : M16
• Forme : ronde
• Couleurs : argent, noir, rouge
• Poids net : 7,5 kg

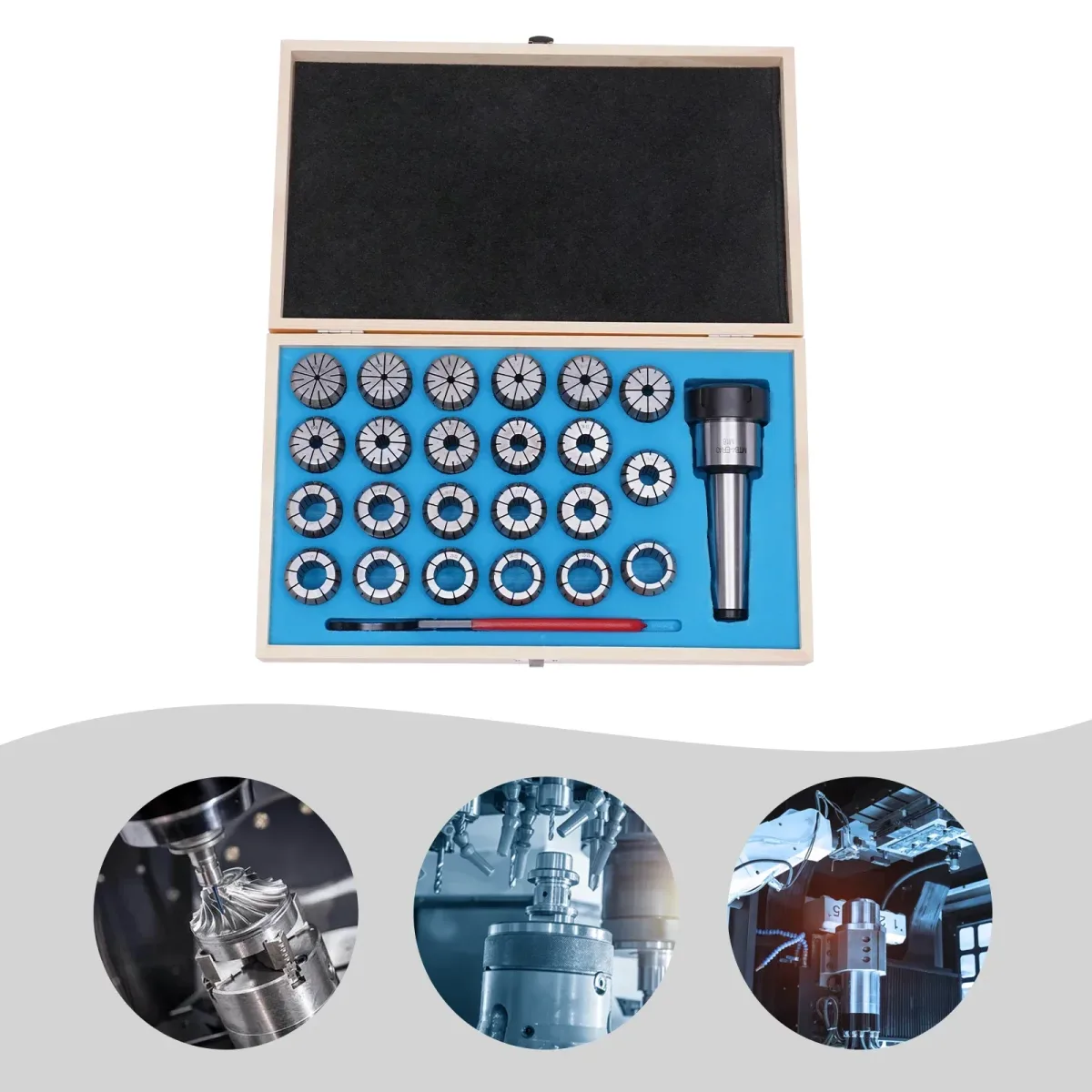

Le lot comprend

• 1 tige de mandrin VTT4-ER40
• 23 pinces de serrage
• 1 clé

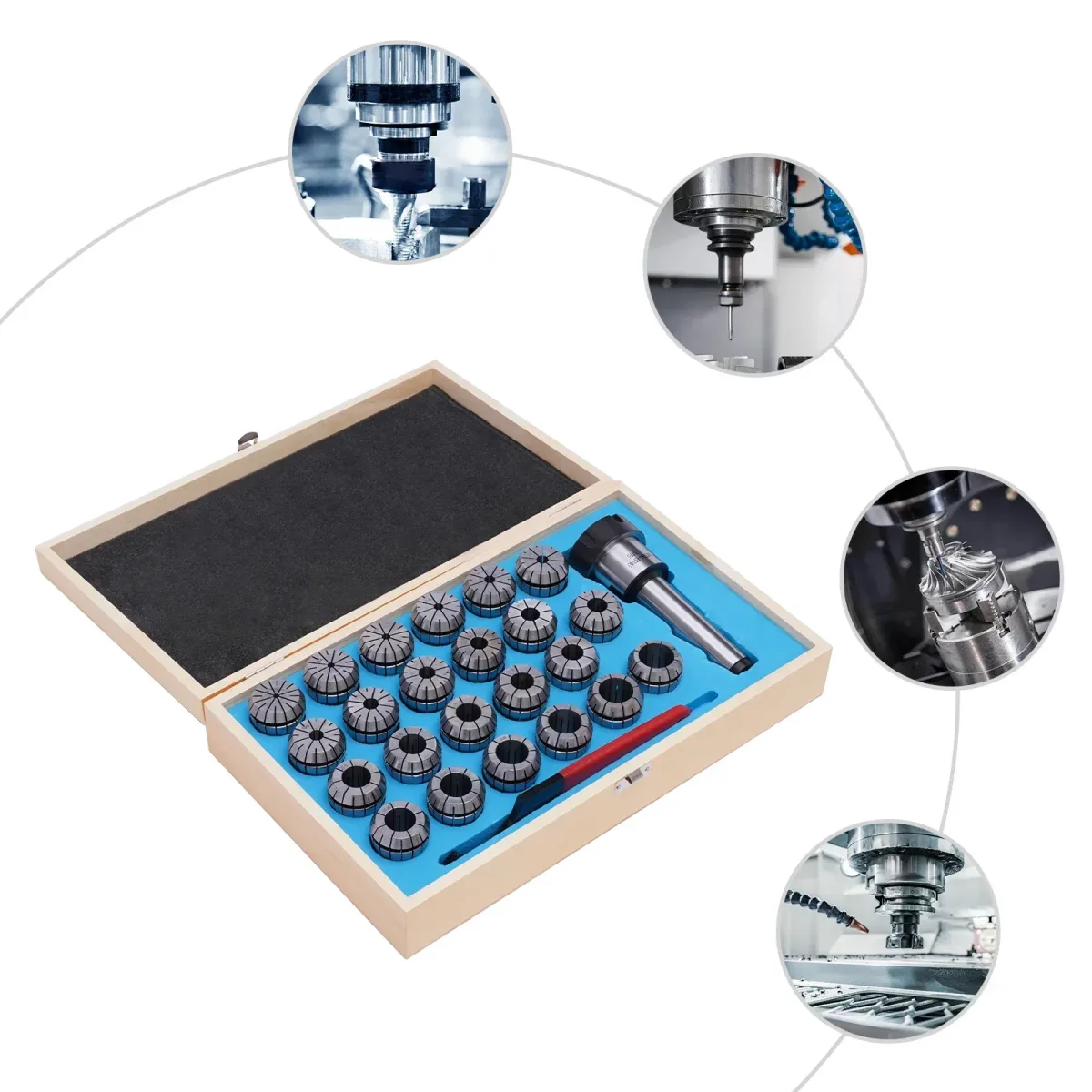

• 1 boîte de rangement

Usage

Ces pinces conviennent aux équipements CNC et aux machines à graver. Elles servent au fraisage, à l'alésage, au perçage et au taraudage. Leur conception à dégagement automatique facilite le retrait de l'outil. Le chanfreinage de la tête de serrage et de la queue aide à serrer sans effort excessif. Les bords arrondis sont lisses. Les marques d'ouverture et de fermeture, ainsi que les flèches, figurent sur l'écrou noir.

Montage

1. Placez la rainure de la pince dans le cercle excentrique de l'écrou, puis poussez jusqu'au clic.
2. Insérez l'outil dans la pince.
3. Vissez l'écrou sur la tige de mandrin et verrouillez-le avec la clé.

Conseils d'utilisation

Choisissez la pince adaptée au diamètre de l'outil et ne serrez jamais au-delà de la plage de serrage. Insérez l'outil sur au moins les deux tiers de la longueur de serrage. Une insertion incorrecte peut déformer la pince et provoquer un faux-rond. La boîte de rangement en bois, doublée d'éponge, protège les pinces. Dimensions de la boîte : 42 × 26 × 11 cm.
